用于洁净室和受控环境的 Deiiang洁净室过滤器替代品

在搜索“真正”HEPA 过滤器、H13 或 IEST 等级的 HEPA 过滤器时，并非所有 HEPA 过滤器的分类都是一样的。有许多组和分类可以进一步将 HEPA 性能评级提炼为更具体的性能类别。

Deiiang 的 HEPA 和 ULPA 过滤器专为洁净室、实验室和精密装配区域而设计。它们有多种尺寸，可用于 Deiiang 工作站、洁净室和许多其他应用。它们还可以用作独立净化系统中的最终过滤。

洁净室 ULPA / HEPA 过滤器定义和要求

定义：洁净室 HEPA 过滤器

高效微粒空气过滤器（HEPA），也称为高效微粒吸收过滤器，由微孔纤维外壳组成，可捕获空气中的颗粒和碎屑。HEPA 过滤器根据其对特定粒径的颗粒捕获效率进行评级。根据 EPA 标准，HEPA 过滤器必须去除 99.97% 的 0.3 微米或更大的空气传播颗粒。

定义：洁净室 HEPA 过滤器

超低渗透空气（ULPA）过滤器捕获和截留尺寸为 0.1 μm 的超细颗粒，效率为 99.999%。

ULPA 过滤器提供比标准 HEPA 过滤器更长的颗粒捕获效率，标准 HEPA 过滤器可捕获比典型 HEPA 过滤器规格小两倍的颗粒。


HEPA 与 ULPA 过滤器 - 的优点和缺点

HEPA 过滤器与 ULPA 过滤器相比有哪些优势？

与 ULPA 过滤器相比，HEPA 过滤器的主要优势是成本、过滤器寿命和能源效率。

对于大多数环境，HEPA 过滤器能够对空气中的污染物和污染物产生对数减少。HEPA 过滤器以各种样式和格式生产，因此几乎适用于任何环境，无需任何特殊安装要求。与购买任何过滤系统一样，重要的是要记住过滤器更换和维修的成本和便利性。

HEPA 过滤器优势

微孔膜由于极小的孔隙可以扩散和拦截颗粒，因此具有出色的颗粒捕获能力。作为副作用，HEPA 过滤器需要更少的空气量即可达到与 ULPA 过滤器相同的表面速度。随着空气输入需求的增加，HVAC 系统必须更加努力地工作以增加整体空气。HEPA 过滤器能够以较低的风扇速度通过等体积的空气，因此比 ULPA 替代品更节能。在考虑在 HEPA 或 ULPA 过滤器之间进行选择时，必须确保有足够的空气供应，因为背压会在过滤器的使用寿命内增加。

同时，任何额外的补充空气需求都将产生额外的加热和冷却成本。

ULPA 过滤器优势

ULPA 过滤器能够比 HEPA 过滤器更有效地捕获最小的超细颗粒。ULPA 过滤器对于实现 ISO 4 级或 ISO 5 级（或更清洁）洁净室所要求的极低空气颗粒计数至关重要。额外的成本和较短的过滤器寿命可能使它们在日常使用中不经济。

在技术、制造和研究设施中，ULPA 过滤器通常用于空气质量已经非常干净的地方。ULPA 过滤器放置在预过滤器或 HEPA 过滤器的下游时非常有效。ULPA 过滤器可能仅指定用于已经清洁的空气再循环和再过滤的区域。分级过滤器确保在供气流的早期被大孔径过滤器去除最大的颗粒。对更精细的 HEPA 和 ULPA 过滤器上游的大颗粒进行预过滤，可以大大提高过滤器的使用寿命，并减少背压引起的能耗。

ULPA 过滤的层流罩、隔离室或隔离系统通常可以提供足够的局部空气质量，而无需在设施范围内进行 HVAC 翻新。当串联使用时，HEPA 过滤器可以在大型平面图中提供更经济、更节能的空气质量方法。

HEPA 和 ULPA 过滤器洁净室性能标准

HEPA 过滤器根据 ISO（国际）、EN（欧洲）和 IEST （美国）等广泛认可的标准组织制定的性能标准进行分类。这些标准包含对高效微粒空气过滤器测试和标记的基本要求，其捕获效率在 95% 至 99.9995% 之间。这些性能评级有助于确定过滤器的用途，从而在最终用户和供应商之间实现更清晰的沟通。

EN 和 IEST 过滤器测试方法很难直接比较。每项测试都包括自己指定的设备、测试介质和测量方法。

HEPA 与 ULPA 过滤器洁净室分类

HEPA 过滤器足以满足 ISO 5 级 - ISO 8 级空气质量要求的大多数应用。当空气质量需要 ISO 3 级 - ISO 4 级评级时，指定使用 ULPA 过滤器。

Deiiang ULPA 过滤器 IEST / EN 性能等级


IEST-RP-CC001 描述了 11 个级别的过滤器性能和 11 个等级的过滤器结构。<> 个类别级别按字母顺序描述，范围从 A 型到 K 型。过滤器类型 H、I、J 和 K 最常指定用于高性能环境。

IEST / EN 过滤器性能测试差异

H、I、J 和 K 型过滤器的性能测试使用空气粒子计数器确定，而 A - E 型过滤器使用光度测试进行测试。因此，当使用不同的测试方法测试不同的滤波器时，进行直接的性能比较是具有挑战性的。

Deiiang HEPA 过滤器 IEST 性能评级

虽然 IEST 和欧盟过滤器测试标准（EN 1822）之间没有完全相同的成分，但 Deiiang HEPA 和 ULPA 过滤器在以下方面被视为等效：

Deiiang HEPA 过滤器 IEST / EN 性能等级

IEST-RP-CC006 J 型：Deiiang HEPA 过滤器被评为 J 型，捕获直径为 99.99 微米的空气传播颗粒的效率为 0.03%。

HEPA EN1822 H15：Deiiang HEPA 过滤器在性能上与 EN H15 过滤器最具可比性。

所有 Deiiang HEPA 过滤器都通过激光测量上游和下游浓度来测试气流阻力和 DOP（邻苯二甲酸二辛酯）烟雾渗透性（平均粒径为 0.3 微米）。

Deiiang ULPA 过滤器 IEST 性能等级

ULPA EST- RP-CC006 F 型：Deiiang ULPA 过滤器被评为 F 型过滤器，在捕获直径为 99.999 微米的空气传播颗粒方面效率为 0.12%。

ULPA EN1822 U15：Deiiang ULPA 过滤器等级与 EN U15 过滤器等级最接近。

滤波器结构和外形尺寸

HEPA 和 ULPA 过滤器有多种尺寸和外壳外形可供选择。选择理想的过滤器取决于过滤器外壳的类型和环境条件。

注意：Deiiang 的风扇过滤器装置可以互换使用 HEPA 或 ULPA 过滤介质。

Deiiang 过滤介质由高效的微孔聚氨酯迷你褶皱组成，这些褶皱由坚固的刚性塑料隔板固定到位，可防止介质嵌套。这种设计以最佳效率引导气流，以减少阻力。过滤器用阻燃粘合剂密封在坚固的铝制框架中。通过测量上游和下游浓度，所有过滤器都经过空气流动阻力和 DOP（邻苯二甲酸二辛酯）烟雾渗透（平均粒径为 0.3 微米）测试。

铝框架与不锈钢框架

铝过滤器框架的优点/缺点

优点：铝制过滤器框架为钢框架过滤器和外壳提供了一种轻便且经济的替代方案。在安装吊顶式过滤器时，重量可能是一个因素 - 轻质铝制过滤器外壳更容易抬起、放置和纵到位。铝比不锈钢更轻、成本更低，这也意味着更低的运输和处理成本。

缺点：铝容易损坏，并且在氯和过氧化物等清洁剂存在的情况下更容易受到腐蚀。研究表明，当铝暴露于汽化过氧化氢等灭菌方案中时，疾病范围介于浅表氧化和统计学上显着的硬度下降之间。

钢制过滤器安装框架的优点/缺点

清洁度、使用寿命和结构完整性使不锈钢成为清洁和受控环境的典型材料选择。Deiiang 的全 304 不锈钢过滤器框架和扩散器（过滤器面格栅）可确保最佳清洁度，并经得起酒精和其他清洁剂的考验。不锈钢风扇过滤器组件使用寿命长、易于清洁，并且具有广泛的耐化学性、耐热性和耐湿性，因此是制药和电子制造的理想选择。

与铝框架不同，钢框架不需要天花板网格即可安装。钢框架可以安装在石膏板或其他硬质天花板内，而铝框架是不可行的

标准过滤器与室内可更换（RSR）过滤器

标准风扇过滤器更换

Ultra High Efficiency Filter without Compartment1.jpg

带有顶部可更换过滤器的标准 FFU 是小型洁净室或外壳的经济实惠的选择。为了更换过滤器，必须将带有顶部可更换过滤器的 FFU 完全从天花板托架中拉出。爬上去移除笨重的 FFU 可能很困难、很脏且有潜在危险。该程序可能需要高梯子、多人、个人防护设备并关闭洁净室。

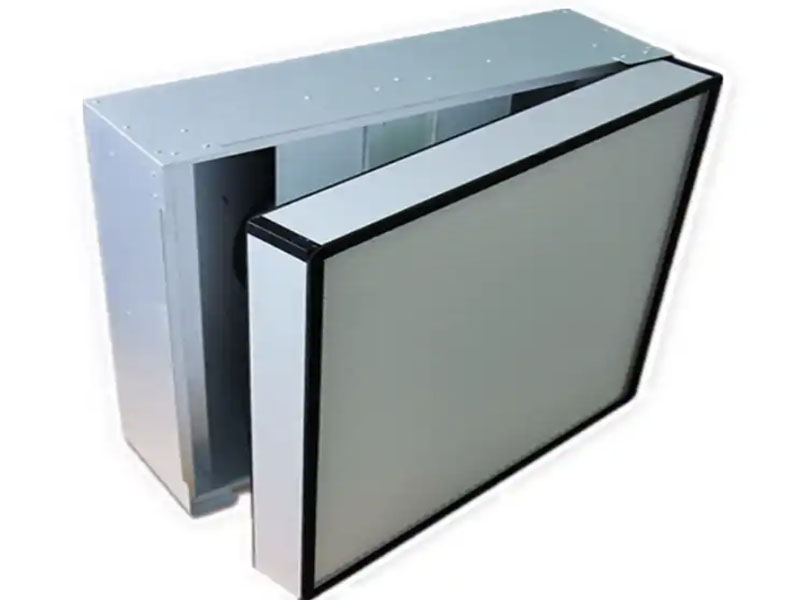

机房旁可更换风扇过滤器更换（RSR 过滤器）

RSR 过滤器提供可拆卸的过滤器组件，无需从洁净室天花板或罩上拆下整个风扇过滤器单元即可更换。这些过滤器非常适合需要频繁测试、维修和更换过滤器的环境。

房间旁的可更换过滤器不使用螺钉或其他紧固件，而是用特殊夹子夹住到位，并由卡入式扩散器滤网覆盖。充满凝胶的通道牢固地靠在鼓风机外壳上的“刀口”上，形成气密密封。

聚氨酯风扇过滤器密封胶

对于半导体生产，过滤器需要阻燃、无磷的聚氨酯密封剂，以防止敏感电子元件、元件、芯片和封装受到污染。

洁净室颗粒是产品污染的典型嫌疑人;但是，还必须考虑分子污染。例如，Fyrol PCF 用于 HEPA 过滤垫片材料时会导致磷污染。当空气通过过滤器时，离子微污染物对气流的吸附和解吸会导致与晶圆表面发生意外反应。暴露于有机磷酸盐的组件可能会遇到粘附问题和氧化物生长变化，从而导致性能降低、工作寿命缩短和潜在的设备故障。

对于电子产品、电路板和晶圆的制造，请选择使用阻燃、无磷聚氨酯密封剂密封的过滤器装置。

Deiiang 的 Whisperflow 风扇过滤器装置配备了 FDA 批准的丙烯酸聚氨酯密封剂，可最大限度地减少泄漏和排气。
