洁净室空气流量校准方法 - 平衡和校准技巧

洁净室风机过滤装置（FFU）在洁净室的清洁度和压力控制中起着至关重要的作用。没有它们，您将无法满足 ISO 要求或保持尽可能干净的房间。继续阅读以了解更多关于空气所发挥的作用、实现目标需要多少 FFU 以及“平衡”的全部内容。

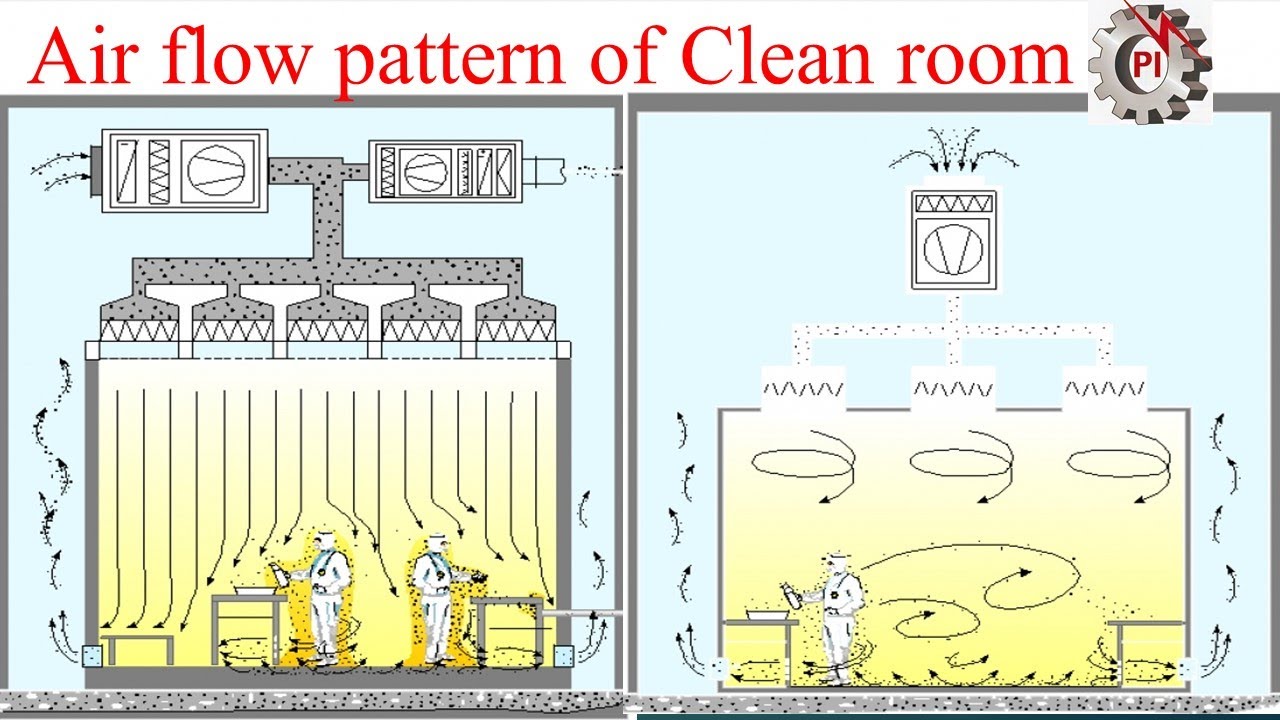

层流与湍流气流

什么是层流气流？1960 年代的研究证明，向下置换（单向）空气比湍流空气更有效地控制污染物。湍流空气会搅动颗粒物，使清洁度更难保持。驱动层流的风扇可有效控制清洁、过滤空气的速度和方向，迫使污染颗粒进入增压室，以便外部处理或通过过滤器再循环回流。

001

层流空气可以是水平的或垂直的;需要风扇以均匀的速度将空气推向均匀的方向。由于颗粒物标准和风扇/过滤器单元（FFU）覆盖范围，更高的 ISO 等级（6 到 9）允许在受控环境中出现一些湍流空气。这通常在靠近天花板的地方看到，这是由于灯和天花板占据了“死气沉沉的空间”造成的。来自 FFU 的层流空气有助于在工作表面水平上使几英尺外的任何湍流正常化，从而最大限度地减少任何负面影响。

相关链接：使用洁净室隔板的典型配置

受控室内层流罩、手套箱、家具和设备的存在将对空气的层流度产生影响。所有障碍物都会在定向均匀气流中产生中断，从而产生湍流。仔细放置这些障碍物，以及空气测试和必要的重新平衡，将有助于减少这种影响。

洁净室气流测试方法 - 烟雾、气流测试和颗粒计数

空气从高压区域自然流向低压区域。在洁净室中，根据此压差，空气从屏障的一侧移动到另一侧的区域通常会出现泄漏和裂缝。帮助识别这些违规行为的测试包括：

洁净室颗粒物采样

洁净室烟雾测试 – 一种可视化空气流动路径的简单方法。请务必在打开风扇过滤器装置的情况下执行此作（运行条件）

烟雾测试还用于测试和校准台式干燥器和层流罩。

洁净室粒子计数 – 使用手持式粒子计数器，测量过滤器表面、工作台面和房间的其他几个区域，特别注意墙壁和天花板的接缝。读数增加会提醒您过滤器泄漏或面板裂缝。

相关新闻：比较粒子计数器和空气流量仪定价/功能

飘带 – 尼龙或其他轻质线或胶带可用于确定气流，并识别裂缝和泄漏。将它们系在固定的东西上，或者用一端举起它们，看看它们流向哪个方向。

洁净室空气流量计 – 以与颗粒类似的方式测试空气速度：过滤器表面、工作台面和房间的其他随机区域。在过滤器表面获得较高的读数，而在天花板正下方获得较低的读数是合理的，但当空气到达工作表面时，空气应该会恢复到一致的速度和方向。

视图：洁净室气压和环境监测设备

压差监测

Magnehelic 洁净室压力表是所有 Deiiang 洁净室的标准配置。洁净室差压表测量共享一堵墙的两个区域之间的气压差。

光电螺旋洁净室真空计提供与 Magnehelic 真空计相同的功能和精度，但还可以用作开关，可以控制鼓风机控制器的高压和低压限制。

房间大小和 ISO 等级如何影响空气质量测试？

如果在严格的洁净室（ISO 3）中进行，与要求较低的洁净室（ISO 8）相比，您将获得非常不同的这些测试读数。在某些房间中，所有天花板托架中都有 FFU，因此预计不会有湍流。在具有洁净室天花板和灯板的房间中，FFU 均匀分布，以减少空气的正常化时间。

在较大的房间中，地板、墙壁和天花板增压室通常用于空气再循环。来自正压室的空气将流入低压增压室。FFU 和墙板中的挡板还设计用于指导空气的运动和速度。较小的房间可能使用单通道系统，过滤后的空气通过地板百叶窗排出。

相关新闻：洁净室 HVAC 设计原则 - 最佳实践和常见错误

洁净室空气平衡方法 002

如果空气以相同的方向和相同的速度流动，则可实现层流。空气平衡对于维持这种理想情况是必要的。

空气平衡的目标是减少这些变量，使到达工作表面的空气是层流的。空气平衡可以通过手动或自动方法实现。

手动洁净室平衡需要逐个调整鼓风机 CFM、阻尼器设置和其他变量，直到达到理想的空气输入/输出水平。

自动洁净室平衡系统提供了一种更简单、更面向未来的校准方法。带有集成 CPU 控制器的风扇过滤器单元允许从任何支持互联网的位置远程管理风扇速度、运行时间、开/关和诊断报告。

级联洁净室气流 - 压力上升的房间

当您在多室洁净室中工作时，您可能有一个防护服区域和一些通道（也称为气闸）。在每个专用腔室中，应仔细监测室压。

洁净室压力设计

003

以正压环境为例，防护服室保持比外部环境更高的正压，以防止污染物进入。同样，洁净室保持比防护服区域更高的正压。随着房间变得更干净，气压也会增加。在多房间控制环境中，相邻房间之间的卫生间差异通常约为 0.025 英寸。

在许多洁净室中，门既是入口又是出口，供工人进入房间，然后离开。在更大、更复杂的设计中，可能会有专用的门或走廊供入口使用，并带有单独的出口。这些措施可作为工作流程效率和污染控制的额外预防措施。

通道安装在墙壁上，用于在不同清洁度等级的房间之间传输材料。这些缓冲区的作用是使材料适应新环境并阻止污染物的移动。

正压洁净室风扇过滤器校准

在正压洁净室中，当空气从 FFU 中挤出时，速度需要足够快，以便将空气单向输送到地板。当某些天花板托架不包含 FFU 时，预计会有湍流空气流向房间顶部。此外，如果 FFU 设置为不同的速度，或者某些过滤器的污染物比其他过滤器更饱和，则可能会出现气流不均匀。裂缝和泄漏也会导致空气不平衡;使用粒子计数器和空气速度计进行定期测试将有助于发现这些问题。

提示：手头有气流监测器来检查您的工作。

洁净室气流和压力监测系统

Deiiang Universal 提供各种洁净室仪器，用于监测压力、湿度、颗粒物和温度。

洁净室监控系统正迅速成为模块化洁净室的预期功能，特别是考虑到环境报告的 CGMP 和 GLP 要求。

Senso Scientific 的洁净室监控系统，包括四种不同的软件包，用于记录和显示洁净室状况。

仅室内压力
室温和湿度
室温、湿度和压力
冰箱温度（用于冷藏空间）

视图：洁净室压力和颗粒测试设备

洁净室空气流量校准的提示和技巧

洁净室空气处理器：根据房间的设置和您的应用，过滤式排气扇和通风机可以精确调节室内负压。

相关新闻： 7 种洁净室成本削减策略

洁净室空调和可变回风装置：空调用于保持舒适、恒定的温度。这些 FFU 通常位于房间的角落或一侧，因此请使用管道将冷空气均匀分配到所有 FFU。在较大的房间中，在房间外部添加可变回风（VAR）系统，以帮助平衡来自空调的冷却空气的分布;利用管道连接到天花板中的 FFU。确保回流管道足够大，以保持空气缓慢流动，避免“边缘湍流”。

洁净室增压室：空气通过墙后、地板下和天花板上方的预制空间进行有效再循环。挡板和其他开口将室内空气吸入这些增压室，通过 FFU 返回，并与受控量的“新鲜”补充空气混合。在初始会议室设计期间规划吊顶空间

洁净室管道：使用管道将气源连接到 FFU。必须注意管道的尺寸;如果太小，空气受到限制，静压增加。洁净室的典型直径为 12 英寸。此外，尽量保持管道直线以避免静压。管道需要天花板上方的空间;在施工期间进行规划

洁净室挡板/阻尼器/回风寄存器：墙壁上的开口有助于将空气引导到房间（通过增压室或回风空间）进行再循环。它们可以调整平衡性：允许更多或更少的空气通过

洁净室 FFU：调整 FFU 速度以补偿滤波器饱和和其他造成不平衡的房间动态。对于具有多个 FFU 的房间，最好将它们均匀隔开，以便层流空气和湍流空气的混合物在到达工作表面时恢复正常。
