实验室通风柜安装：完整指南、安全标准

I. 引言：为什么实验室通风橱的安装至关重要？

正确安装实验室通风橱是实验室安全的基础，它能保护人员免受有害化学品的侵害，并确保符合环境法规。正确安装的通风橱可以捕获、收集并排出有害的烟雾、蒸汽和颗粒物，从而创造安全的工作环境。

Deiiang™ 强调，如果安装得当，专业的实验室通风橱可以将暴露风险降低高达 99%，使其成为任何实验室设施最重要的投资之一。

二、了解您的需求：谁在寻求通风橱安装信息？

不同的利益相关者对实验室通风柜的安装有着不同的优先事项和关注点。了解这些观点可以确保安装计划满足所有关键要求。

用户角色矩阵

实验室经理/主任

主要关注点：合规性、预算、项目时间表

重点领域：标准、成本估算、供应商选择

环境、健康与安全专业人员

主要关注点：安全、合规性

重点领域：安全标准、测试规程

设施经理

主要关注点：集成、公用设施、维护

重点领域：安装流程、公用设施要求

研究员/科学家

主要关注点：功能性、人体工程学

重点领域：绩效、操作指南

三、安装前的周密计划：成功的基石

周密的计划是实验室通风柜成功安装的关键。Deiiang™建议将项目总时间的至少25-30%用于计划阶段，以避免代价高昂的修改，并确保符合所有通风柜安装要求。

A. 通风橱的选择：满足您的实验需求

在实验室通风柜安装过程中，选择合适的通风柜类型是首要的关键决策。不同类型的通风柜适用于特定的应用场景，安装的复杂程度也各不相同。

类型	应用程序	优点	缺点	能源利用
旁路	普通化学，教学实验室	恒定面速度，更安全的操作	较高的初始成本	中等的
VAV（变风量）	高精度研究，节能设施	节能高达 60%，安全性更高	复杂变风量通风系统安装技术	低的
辅助空气	高温应用	降低房间空调负荷	安装复杂，成本较高	中高
无管道（带过滤）	特定化学品的应用范围有限	无需管道，便携式	化学兼容性有限，过滤器维护	低的

B. 场地评估和环境准备

在开始安装任何实验室通风柜之前，进行适当的现场评估至关重要。Deiiang™ 技术人员会遵循一份包含 25 项内容的全面检查清单，以确保所有现场条件均符合要求。

位置：距门至少1.5米，距对面工作站至少3米
空间：四周至少留出 1 米的维护净空
结构：楼板承重能力≥500公斤/平方米
安全： 10 秒内即可使用紧急淋浴/洗眼器

C. 公用设施及辅助设施要求

实验室通风柜的成功安装取决于公用设施连接的正确性。Deiiang™ 工程师会根据通风柜规格和实验室操作情况计算所需公用设施连接。

电气要求

专用 20A 电路，带应急备用电源
水源1.8米范围内设有GFCI保护装置
紧急切断开关标识清晰，易于操作。
照明：工作面最低照度 800 勒克斯

水暖和燃气要求

采用耐酸管道的空气间隙排水系统
压缩空气：80-100 psi，经过滤和调压。
天然气：带过流保护装置的独立截止阀
真空：中央系统或专用泵

通风系统

排气：100% 排至室外，最低距屋顶 7.5 米。
材质：根据化学相容性选择PP、PVC或不锈钢。
管道流速：10-15米/秒，以防止沉积物沉积
鼓风机：尺寸设计为设计风量的 125%

D. 法规与安全标准：合规才是关键

实验室通风柜安装必须严格遵守既定标准，这对于实验室安全和法规遵从性至关重要。Deiiang™ 的安装符合甚至超越所有相关标准。

标准	要求	推荐值	限制
ASHRAE 110	隔离测试	上午 0.05 ppm	上午 0.10 ppm
ANSI/AIHA Z9.5	面速度	0.4-0.6 米/秒	0.3-0.7 米/秒
NFPA 45	消防	自动灭火	某些危险类别需要
美国职业安全与健康管理局	工人保护	功能验证	年度认证

ASHRAE 110 通风柜认证提供对通风柜性能最全面的评估，被认为是业界的黄金标准。

E. 预算与成本估算：透明投资

了解实验室通风柜安装的完整成本结构有助于实验室合理制定预算。Deiiang™ 提供详细透明的定价，绝无任何隐藏费用。

成本构成	占总数的百分比	典型范围	笔记
通风橱单元	35-50%	5,000 美元 - 25,000 美元	因类型、尺寸和功能而异
安装人工	15-25%	2,000 美元 - 8,000 美元	基于复杂性
管道和排气系统	20-30%	3,000 美元 - 15,000 美元	距离、物质、复杂性
公用设施连接	5-15%	1,000 美元 - 5,000 美元	电气、管道、燃气
测试与认证	5-10%	500美元 - 2500美元	ASHRAE 110、面速度等。

完整的通风柜安装成本估算应包含所有这些组成部分，以避免意外支出。Deiiang™ 提供详细的费用明细报价。

四、实验室通风系统安装设计及核心流程

专业的实验室通风柜安装遵循系统化的方法，以确保安全、性能和合规性。Deiiang™ 采用六阶段安装流程，该流程已在数百个成功项目中得到完善。

A. 施工前准备及安全

在开始任何体力劳动之前，充分的准备工作可确保实验室通风橱安装过程顺利进行，并最大限度地减少对实验室运作的干扰。

场地保护：地面保护、隔离屏障
安全规程：许可证、危险材料评估

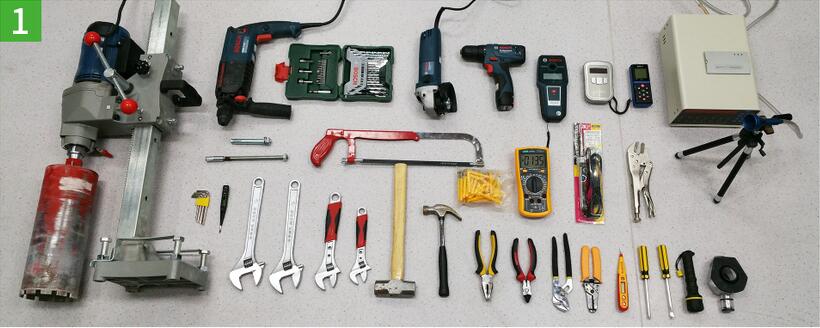

工具准备：校准仪器、专用设备
沟通计划：利益相关者通知、应急程序

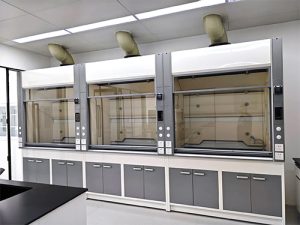

B. 通风柜主体定位、搬运和固定

在实验室通风柜安装过程中，正确的操作和放置至关重要，以防止损坏并确保最佳性能。

定位：使用激光对准进行精确定位
调平：可调节脚垫，公差为±3毫米
锚固：至少需要 4 个锚固点连接到结构上
许可：核实所有方面的服务通道

Deiiang™ 技术人员使用专用设备安全地将通风橱移动到位，这对于超过 500 公斤的大型设备尤其重要。

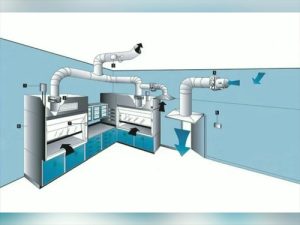

C. 排气系统连接：核心连接

排气系统是任何实验室通风柜装置中最关键的部件，直接影响其性能和安全性。

风管工程注意事项

材料选择：基于耐化学性要求
连接方式：根据应用情况选择焊接或垫片连接。
支撑方式：吊架间距最大为 2 米。
坡度：如适用，最小坡度为 1%，朝向排水点。

关键连接

油烟机至风管：带适当支撑的柔性连接器
风管至风机：隔振连接器
屋顶穿透处：带防风雨护圈的防水泛水
排放方式：垂直烟囱式，带防雨帽


D. 电气和控制系统安装

正确的电气安装对于通风柜的功能和安全至关重要。Deiiang™ 的所有安装均遵循美国国家电气规范 (NEC) 和当地电气规范。

电源要求

专用电路，具有适当的过电流保护
VAV系统的应急电源连接
正确接地，电阻小于1欧姆
控制系统的浪涌保护

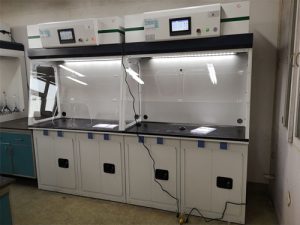

控制系统

带数字显示屏的面速度监测
针对不安全情况的声光警报
楼宇管理系统集成
远程监控能力

E. 水管和燃气管道安装及密封

公用设施连接必须正确安装和测试，以防止泄漏并确保安全运行。

水管：以 1.5 倍工作压力进行 30 分钟的压力测试
燃气管道：使用肥皂溶液或电子检测器进行泄漏测试
排水：流量测试，最小流量为 5 升/分钟
真空：测试能否在 24 英寸汞柱真空条件下保持 15 分钟

F. 辅助设备安装与调试

最后安装步骤包括安装附件和验证所有组件是否正常工作。

挡板：调整以实现最佳气流分布
服务项目：安装空气、燃气、真空、电源插座
配件：壁挂式水槽、杯式水槽、洗眼器连接器
收尾工作：涂抹最终填缝剂，清洁表面

五、安装安全注意事项及安装后测试

全面的测试对于验证实验室通风柜的安装是否符合所有性能和安全要求至关重要。Deiiang™ 遵循一套远超标准要求的严格测试流程。

A. 静态性能测试

静态测试是在受控条件下测量通风柜基本性能参数。

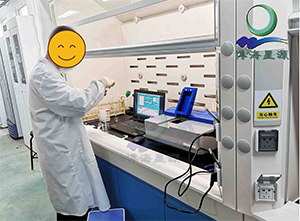

面部速度测试

面风速是按照 ASHRAE 110 标准，以网格模式测量的：

测量点：标准油烟机至少需要 9 个测量点
可接受范围： 0.4-0.6 米/秒（80-120 英尺/分钟）
均匀性：任何一点与平均值的偏差不应超过±20%。
文件记录：结果记录在标准化表格中

Deiiang™ 使用精度为 2% 的校准热式风速计进行所有面风速测量。


测试参数	标准	可接受范围	频率
面速	ASHRAE 110	0.4-0.6 米/秒	安装时，每年
噪音水平	ANSI S12.60	< 65 分贝	安装时
照明	IESNA RP-1	800-1100勒克斯	安装时
振动	ISO 2631	< 5 µm/s	安装时

B. 动态性能测试（烟雾/示踪气体测试）

动态测试在模拟使用条件下评估通风柜的密封性，从而提供最真实的性能评估。

隔离测试方法

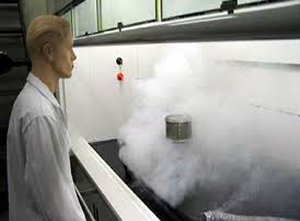

烟雾测试：气流模式的定性评估
示踪气体（SF6）：定量测量密封性能
人体模型测试：模拟研究人员的动作
横向气流测试：评估室内气流的影响

ASHRAE 110 通风柜认证包括精密的示踪气体测试，可以检测出低至 0.05 ppm 的密封失效。


C. 报警与控制系统功能验证

所有安全和控制系统都必须经过彻底测试，以确保它们在正常和紧急情况下都能按设计运行。

面部速度报警：分别在设定值的 80% 和 120% 处进行测试
窗扇位置报警：确认窗扇已升至最大高度并正常工作
应急电源：测试切换和运行
远程监控：验证数据传输和警报

D. 报告和文档

完整的文档记录可证明符合规定，并可作为未来维护和认证的参考。

安装报告：详细的安装过程记录
测试证书：所有测试结果的签字文件
竣工图：反映最终安装情况的更新方案
操作手册：包含安装说明的制造商文档
保修登记：已填妥的保修表格和证书

六、常见问题及故障排除

即使实验室通风橱安装正确，也可能出现问题。了解常见问题及其解决方案有助于保持其最佳性能。

问题	可能的原因	立即行动	专业解决方案
低面速	过滤器堵塞、风扇故障、管道泄漏	检查是否有障碍物，并确认窗扇高度	风管压力测试、风机性能验证
噪音/振动过大	风扇不平衡、部件松动、风管共振	检查面板是否松动，确保间隙合适。	风扇平衡、隔振调整
控制不力	室内气流、挡板设置不当	关闭附近的门窗，检查是否有穿堂风。	挡板调整，室内空气平衡评估
控制系统故障	传感器故障、线路问题、程序错误	重置系统，检查错误代码	传感器校准、控制编程验证

Deiiang™ 提供全面的故障排除服务，响应速度快，可最大限度地减少实验室停机时间。

七、维护和安全操作提示

实验室通风柜安装后，定期维护和正确操作对于通风柜的长期性能和安全至关重要。

维护计划

日常：目视检查、表面清洁
每周：检查报警功能，清洁灯具
每月：核实风速，检查风管
每年：全面性能测试
5年：全面系统评估和升级

安全操作指南

保持窗扇处于建议的操作高度
工作时，请至少在兜帽内侧15厘米处进行。
使用过程中尽量减少引擎盖前方的交通流量。
每次使用前请检查操作是否正常
立即报告任何性能问题

八、如何选择专业的实验室排气柜安装公司

选择合适的安装合作伙伴对于实验室通风柜的成功安装至关重要。Deiiang™ 建议您根据以下关键标准评估潜在的供应商。

评估标准	最低要求	优先资格	危险信号
证书和执照	适当的营业执照、保险	行业特定认证、安全培训	无法提供保险证明
经验与推荐信	拥有两年以上通风柜安装经验	5个以上类似项目，好评如潮	不愿提供推荐信
技术能力	基本安装知识	VAV技术、测试设备、工程支持	咨询期间不接受任何技术性问题
项目管理	基本调度能力	详细的项目计划、沟通协议	时间安排模糊不清，没有书面提案
安全记录	无重大安全违规行为	主动安全计划、培训文件	无法讨论安全规程
