洁净室风机过滤装置(FFU)与气流控制

确保洁净室清洁度和压力控制的关键技术与方法

洁净室风机过滤装置（FFU）在洁净室的清洁度和压力控制中起着至关重要的作用。没有它们，您将无法满足ISO要求或保持尽可能干净的房间。继续阅读以了解更多关于空气所扮演的角色、实现目标需要多少FFU以及"平衡"的全部内容。

层流与湍流气流

1960年代的研究证明，向下置换（单向）空气比湍流空气更有效地控制污染物。湍流空气会搅动颗粒物，使清洁度更难保持。驱动层流的风扇可有效控制清洁、过滤空气的速度和方向，迫使污染颗粒进入增压室，以便外部处理或通过过滤器再循环回流。

层流空气可以是水平的或垂直的;需要风扇以均匀的速度将空气推向均匀的方向。由于颗粒物标准和风扇/过滤器单元（FFU）覆盖范围，更高的ISO等级（6到9）允许在受控环境中出现一些湍流空气。


空气从高压区域自然流向低压区域。在洁净室中，根据此压差，空气从屏障的一侧移动到另一侧的区域通常会出现泄漏和裂缝。

一种可视化空气流动路径的简单方法。请务必在打开风扇过滤器装置的情况下执行此操作（运行条件）。烟雾测试还用于测试和校准台式干燥器和层流罩。

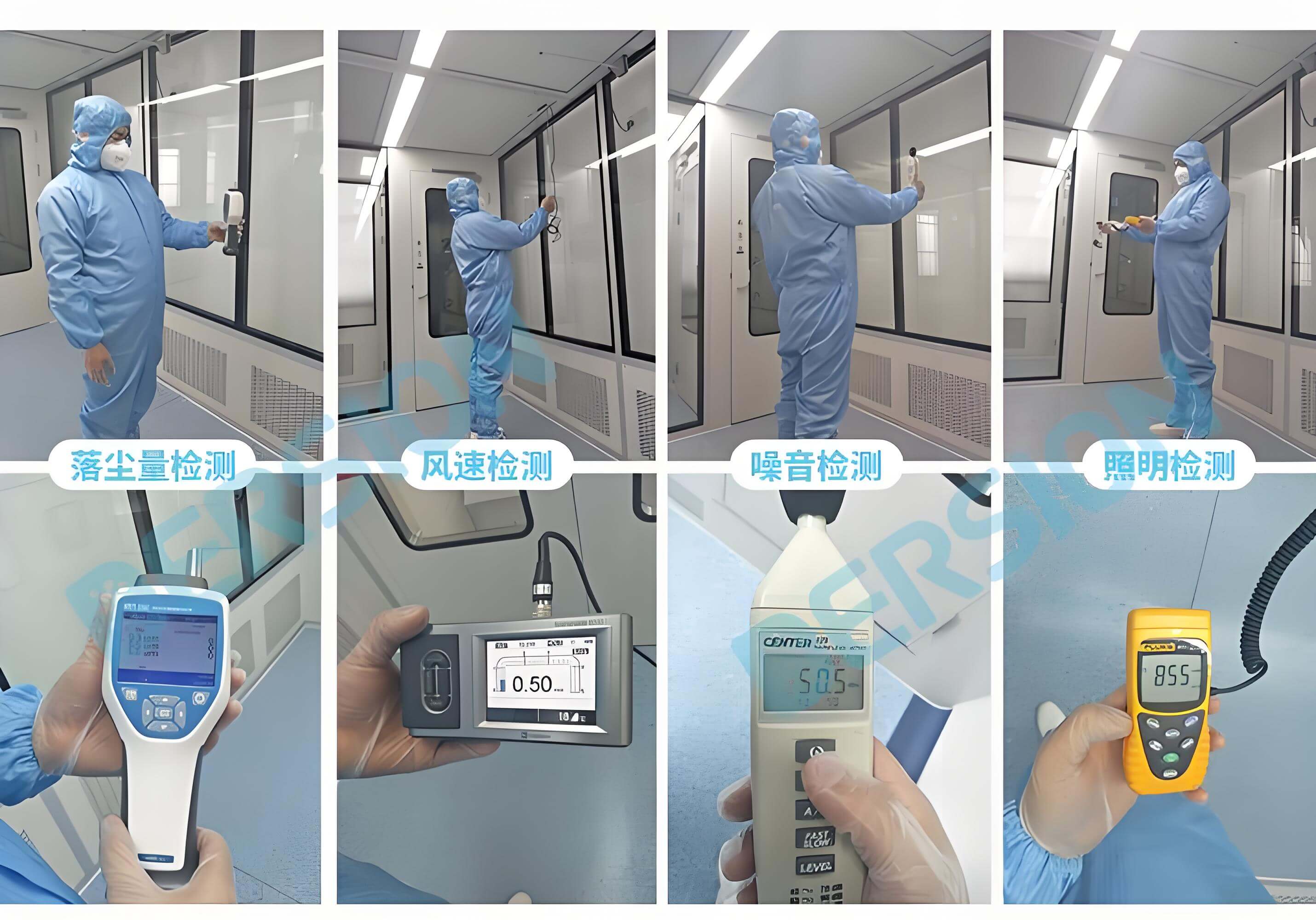

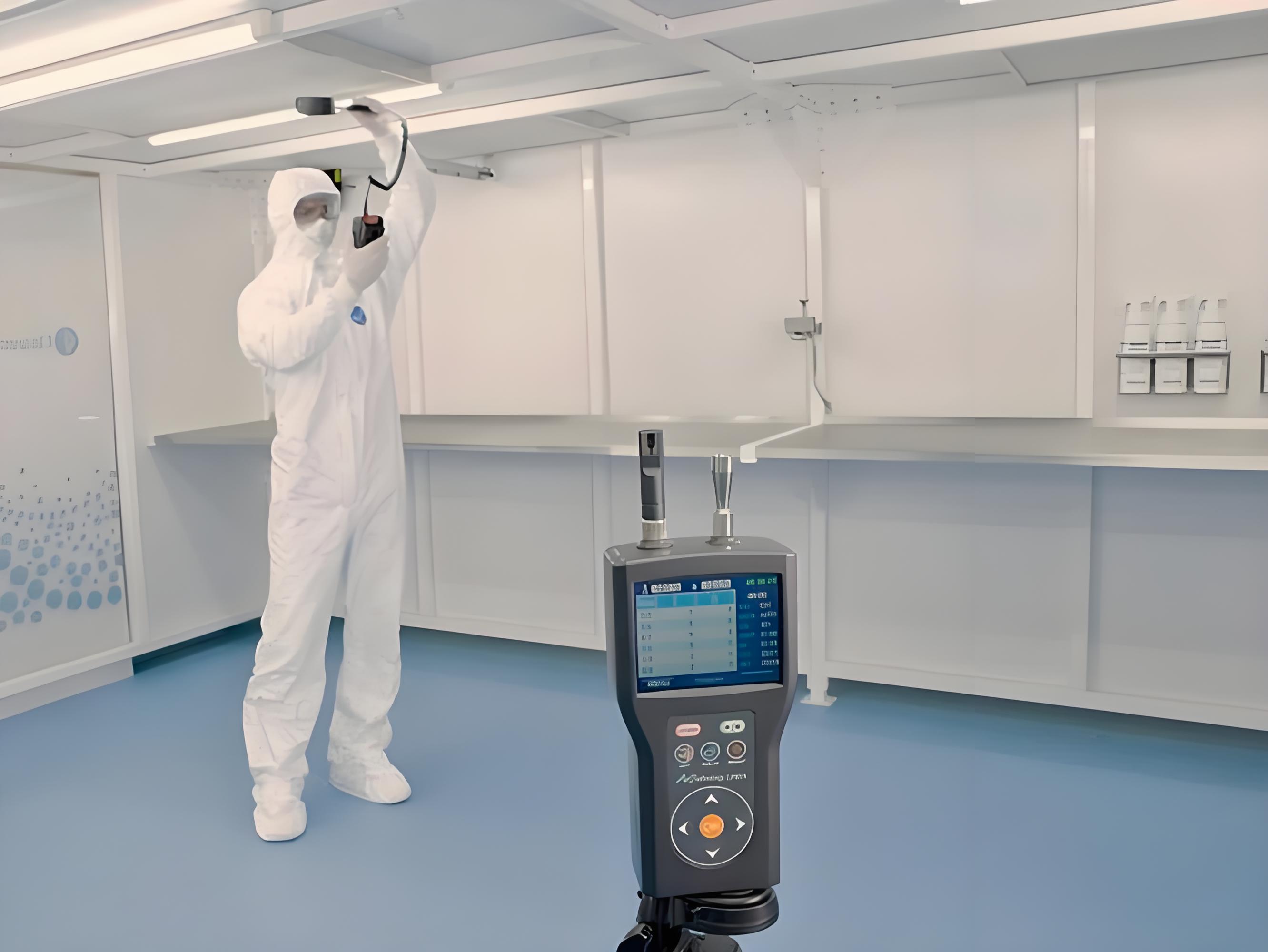

使用手持式粒子计数器，测量过滤器表面、工作台面和房间的其他几个区域，特别注意墙壁和天花板的接缝。读数增加会提醒您过滤器泄漏或面板裂缝。

尼龙或其他轻质线或胶带可用于确定气流，并识别裂缝和泄漏。将它们系在固定的东西上，或者用一端举起它们，看看它们流向哪个方向。

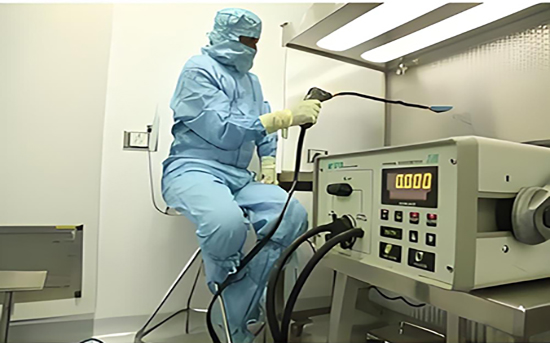

以与颗粒类似的方式测试空气速度：过滤器表面、工作台面和房间的其他随机区域。在过滤器表面获得较高的读数，而在天花板正下方获得较低的读数是合理的。

是所有Deiiang洁净室的标准配置。洁净室差压表测量共享一堵墙的两个区域之间的气压差。

提供与Magnehelic真空计相同的功能和精度，但还可以用作开关，可以控制鼓风机控制器的高压和低压限制。


如果空气以相同的方向和相同的速度流动，则可实现层流。空气平衡对于维持这种理想情况是必要的。

需要逐个调整鼓风机CFM、阻尼器设置和其他变量，直到达到理想的空气输入/输出水平。

提供了一种更简单、更面向未来的校准方法。带有集成CPU控制器的风扇过滤器单元允许从任何支持互联网的位置远程管理风扇速度、运行时间、开/关和诊断报告。

当您在多室洁净室中工作时，您可能有一个防护服区域和一些通道（也称为气闸）。在每个专用腔室中，应仔细监测室压。

以正压环境为例，防护服室保持比外部环境更高的正压，以防止污染物进入。同样，洁净室保持比防护服区域更高的正压。随着房间变得更干净，气压也会增加。在多房间控制环境中，相邻房间之间的卫生间差异通常约为0.025英寸。


Deiiang Universal提供各种洁净室仪器，用于监测压力、湿度、颗粒物和温度。洁净室监控系统正迅速成为模块化洁净室的预期功能，特别是考虑到环境报告的CGMP和GLP要求。

洁净室空调和可变回风装置：空调用于保持舒适、恒定的温度。这些FFU通常位于房间的角落或一侧，因此请使用管道将冷空气均匀分配到所有FFU。
洁净室增压室：空气通过墙后、地板下和天花板上方的预制空间进行有效再循环。挡板和其他开口将室内空气吸入这些增压室，通过FFU返回，并与受控量的"新鲜"补充空气混合。
洁净室管道：使用管道将气源连接到FFU。必须注意管道的尺寸;如果太小，空气受到限制，静压增加。洁净室的典型直径为12英寸。
洁净室挡板/阻尼器/回风寄存器：墙壁上的开口有助于将空气引导到房间（通过增压室或回风空间）进行再循环。它们可以调整平衡：允许更多或更少的空气通过。
洁净室FFU：调整FFU速度以补偿滤波器饱和和其他造成不平衡的房间动态。对于具有多个FFU的房间，最好将它们均匀隔开。
